Mecanismo macroSD / "Push Push" para imprimir en 3D

Mecanismo macroSD / "Push Push" es una referencia para solicitar fabricación bajo pedido.

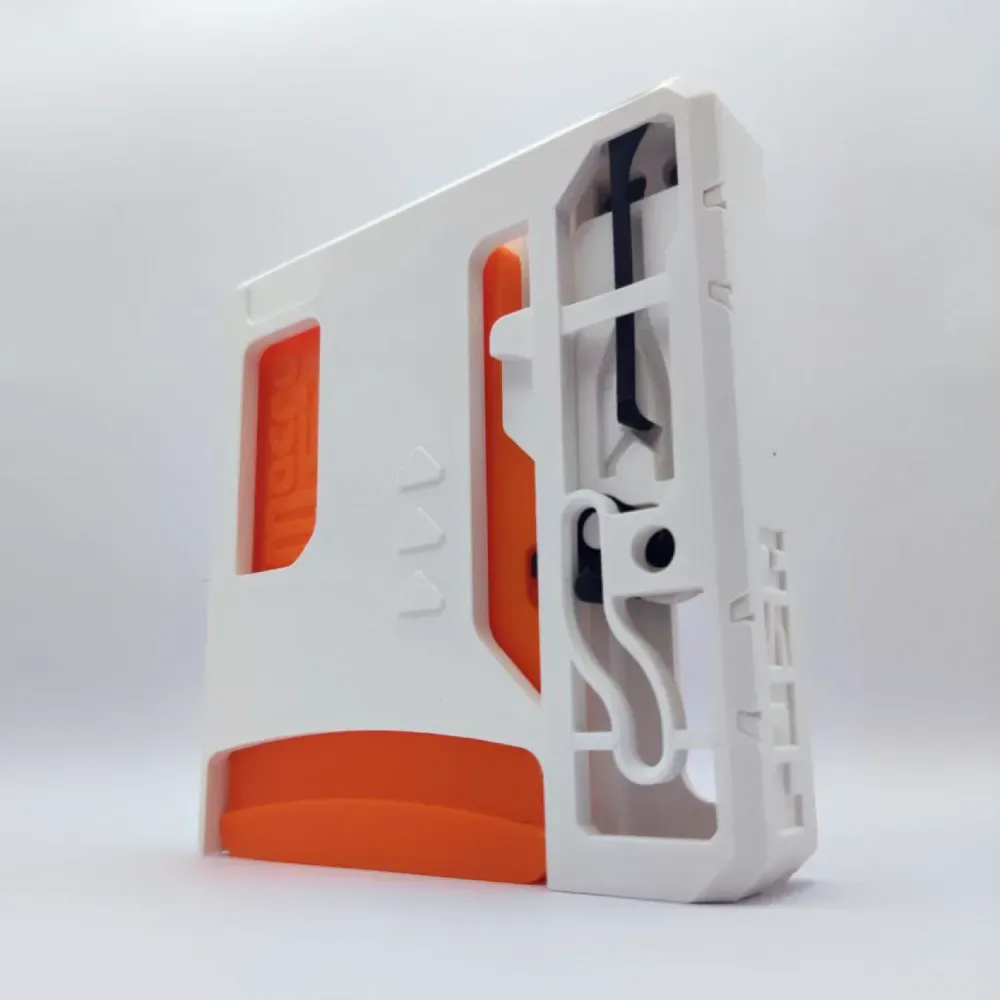

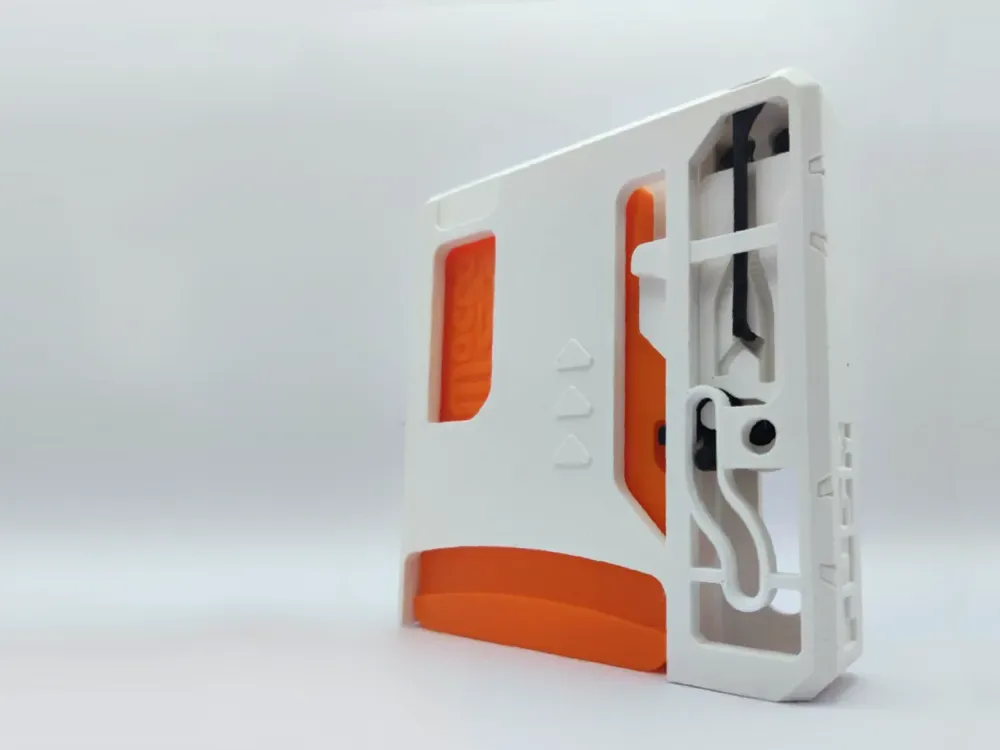

Acerca de:Esta es una implementación ampliada del receptáculo microSD estilo "push push". Probablemente los haya visto y utilizado en algunas impresoras 3D y muchos otros productos electrónicos de consumo; ahora puede hacerse una idea de cómo funcionan. Este es un verdadero tema de conversación: un demostrador de tecnología. Los diseños varían para dichos componentes, pero puede encontrar números de serie/piezas que debe observar, por ejemplo: TFP09-2-12B. La belleza de este modelo merece ser potenciada de inmediato.

Operación de impulso: El mecanismo utiliza un carro, empujado por el diente de la tarjeta a medida que se inyecta. Este carro está conectado a un resorte que se tensa cuando la tarjeta ingresa. Se engancha un pequeño soporte, sujeto a la caja y que permanece estático, de manera que el extremo se desplace por canales en el carro. El brazo ortopédico se dobla lateral y verticalmente un poco para adaptarse al movimiento, mientras que los valles y acantilados dictan los movimientos permitidos para cada acción/estado.

El carro también tiene un enganche que gira un brazo de "bloqueo" dentro y fuera de su lugar mientras todo esto sucede, transformando el movimiento lateral de la guía en la tapa de la caja en un movimiento giratorio durante la inyección y expulsión de la tarjeta. Gracias. Montaje: Utilice este render despiezado para dirigir el montaje del modelo. ¡Gracias!
